Використання ріпакового столу з гідроприводом бічних дільників дозволяє знизити втрати під час збирання на 30% порівняно з класичними зерновими жниварками. Це досягається зменшенням механічного впливу на рослину під час зрізання та більш якісним зрізом.

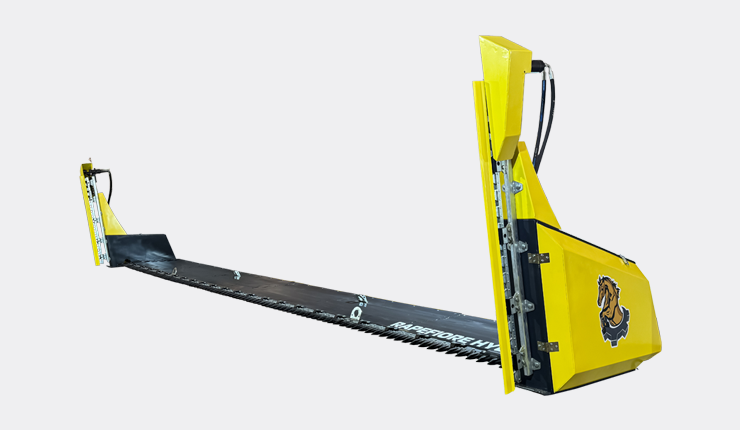

«RAPEFIORE HYDRO» РІПАКОВИЙ СТІЛ З ГІДРАВЛІЧНИМ ПРИВОДОМ ДІЛЬНИКІВ
Ріпаковий стіл Rape Fiore Hydro з гідравлічними активними боковими ножами використовують для збирання ріпаку та гірчиці методом прямого комбайнування через дообладнання стандартної зернової жниварки. Ріпаковий стіл працює в парі з прямоточними шнековими зерновими жниварками шириною захвату від 5 до 12 м будь-яких виробників.
Галерея
Опис
Конструкція та робота ріпакового столу з гідравлічним приводом бічних дільників
Стіл для збирання ріпаку представляє собою зварну конструкцію яка складається з горизонтального каркасу зашитого листами і двох боковин з активними дільниками які приводяться в дію від незалежного гідромотора. Стіл є рамою пристрою, на якій змонтовані усі складові частини - основний ріжучий апарат, активні бокові дільники з гідроприводом, привід основного ріжучого апарату та монтажні елементи.
Пристрій монтується на зерновій жниварці комбайна і дозволяє працювати як у загінці, так і човниковим способом.
При роботі комбайна в загінці, конструкція пристрою дозволяє відключення лівого активного дільника для зменшення його зносу. Це досягається можливістю відімкнення/увімкнення гідроприводу кожного дільника окремо завдяки незалежній конструкції.
Технологічний процес роботи пристрою протікає в такий спосіб.
Боковини з гідравлічним приводом розділяють масу і направляють її всередину столу до основного ріжучого апарату. Після її зрізу, мотовило жниварки укладає масу на стіл пристрою і далі проштовхує під шнек жниварки. Зрізана маса подається шнеком в похилу камеру комбайна.
Конструктивні переваги ріпакового столу з гідравлічним приводом бічних дільників
Гідравлічні активні бокові ножі. Виключення вібрацій рапсового столу за рахунок відсутності механічних зв’язків планетарного приводу з боковими дільниками.
Якісна ножова смуга. Використання якісної ножової смуги з ресорної сталі разом з полегшеними штамповано-зварними пальцями, в сукупності зменшують навантаження і масу при роботі різального апарату.
Планетарний привід коси. Такий редуктор збільшує частоту зрізання горизонтального і вертикальних ножів на 200-300 подвійних ходів в хвилину. Планетарний редуктор значно легший за привід ножа МКШ, що зменшує вагу столу і центрує рівновагу.
Простота обслуговування та менша маса. Зменшення кількості механічних передач спрощує обслуговування, покращує надійність і знижує масу пристрою.
Подвійні активні ножі дільника. Бічний дільник ріпакового столу складається з двох активних ножів. Це забезпечує якісний зріз рослини за рахунок підвищеної частоти зрізу.
Незалежне включення активних дільників. Включення та відключення бокового дільника здійснюється простим повертанням руків’я.
ГАРАНТІЯ 24 МІСЯЦІ! ХОЧЕТЕ ДОДАТКОВИЙ РІК ГАРАНТІЇ І ВВЕДЕННЯ ТЕХНІКИ В ЕКСПЛУАТАЦІЮ? ТЕЛЕФОНУЙТЕ!
Технічні характеристики
Параметри |
Значення |
Ширина захвату, м |
від 5 до 12 |
Робоча швидкість, км/год |
до 10 |
Швидкість транспортування, км/год |
до 20 |
Продуктивність |
По комбайну і ширині захвату зернової жниварки |
Висота зрізу |
По комбайну від кута атаки зернової жниварки |
Ширина платформи, мм |
450-700 (залежно від моделі жниварки) |
Кількість подвійних ходів ножа в хв. |
550-670 |
Тип привода бокових дільників |
гідравлічний |
Вага, кг |
350…950 |
Тип редуктора |
Планетарний привід ножа Rolmetal (Польща) |
